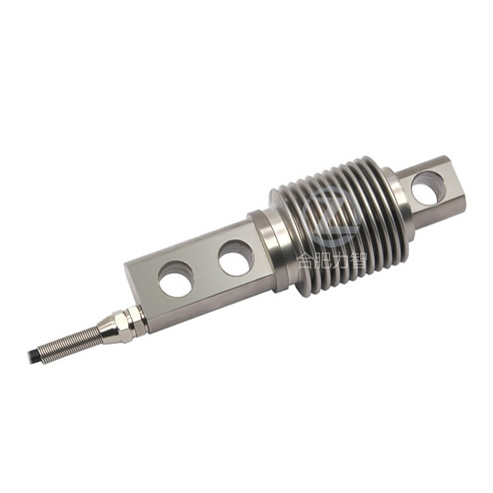

LZ-HX1波纹管传感器 |
 |
采用悬臂剪切结构、激光焊接、波纹管密封、防水防尘性能好;具有测量精度高、稳定性好、安装便捷等特点;适用于试验机、配料秤、机电结合秤和包装秤等。 |
技术参数: |
量程 |
5kg~1000kg |
零点输出 |
≤±1%F.S |
灵敏度 |
2.0mV/V |
非线性 |
≤±0.05%F.S |
滞后 |
≤±0.05%F.S |
重复性 |
≤±0.05%F.S |
蠕变 |
≤±0.05%F.S/30min |
零点温度漂移 |
≤±0.03%F·S/10℃ |
灵敏度温度漂移 |
≤±0.03%F·S/10℃ |
使用温度范围 |
-20℃~+60℃ |
输入阻抗 |
380±30Ω |
输出阻抗 |
350±2Ω |
绝缘电阻 |
≥5000MΩ/100VDC |
安全过载 |
120%F·S |
供桥电压 |
5~12VDC(推荐10VDC) |
材质 |
合金钢/不锈钢 |
接线方式 |
红色:电源+(E+) 黑色:电源-(E-) 绿色:输出+(S+) 白色:输出-(S-) |
可选择变送器输出0~5V、0~10V、4~20mA等模拟信号,或选择数字变送器、 RS232/RS485及智能仪表配套使用。 |
|
|
量程(KG) |
尺寸(mm) |
A |
B |
C |
D |
E |
F |
G |
H |
Φ |
Φ1 |
Φ2 |
Φ3 |
Φ4 |
10~500 |
123 |
13 |
18 |
82 |
45 |
59 |
22 |
20 |
45 |
8.5 |
27 |
32 |
11 |
700~1000 |
210 |
15 |
40 |
133 |
93 |
64 |
34 |
25 |
60 |
13 |
35 |
50 |
14 |
外形尺寸可根据客户要求进行设计定制。 |
