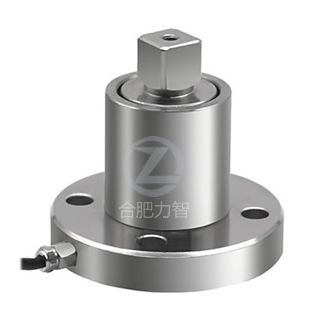

| LZ-N1静态方头扭矩传感器 |
 |
法兰方头静态扭矩传感器，采用一端法兰、一端方头设计。检测精度高、稳定性好、抗干扰性强；
体积小、重量轻、易于安装；不需反复调零即可连续测量静止扭矩；适用于静止扭矩或非连续性旋转的扭矩力值的测量与控制。 |
| 技术参数 |
|
| 量程 |
2N.m～3000N.m |
| 零点输出 |
≤±1%F.S |
| 灵敏度 |
1.0～1.5mV/V |
| 非线性 |
≤±0.5%F.S |
| 滞后 |
≤±0.3%F.S |
| 重复性 |
≤±0.5%F.S |
| 蠕变 |
≤±0.5%F.S/30min |
| 零点温度漂移 |
≤±0.05％F·S/10℃ |
| 灵敏度温度漂移 |
≤±0.05％F·S/10℃ |
| 使用温度范围 |
-20℃～+60℃ |
| 输入阻抗 |
380±30Ω/730±30Ω |
| 输出阻抗 |
350±2Ω/700±3Ω |
| 绝缘电阻 |
≥5000MΩ/100VDC |
| 安全过载 |
120％F·S |
| 供桥电压 |
5～12VDC（推荐10VDC） |
| 材质 |
合金钢/不锈钢 |
| 接线方式 |
红色：电源+（E+） 黑色：电源-（E-）
绿色：输出+（S+） 白色：输出-（S-） |
尺寸(mm)
量程(N.m) |
A |
H1 |
H2 |
H3 |
Φ1 |
Φ2 |
Φ3 |
φ |
| 2～200 |
12.7 |
55 |
30 |
15 |
59 |
32 |
45 |
6.5 |
| 300～1500 |
25.4 |
75 |
40 |
24 |
68 |
40 |
55 |
8.5 |
| 2000～3000 |
25.4 |
85 |
44 |
24 |
98 |
56 |
80 |
13 |
| 外形可根据客户要求进行设计定制 |
