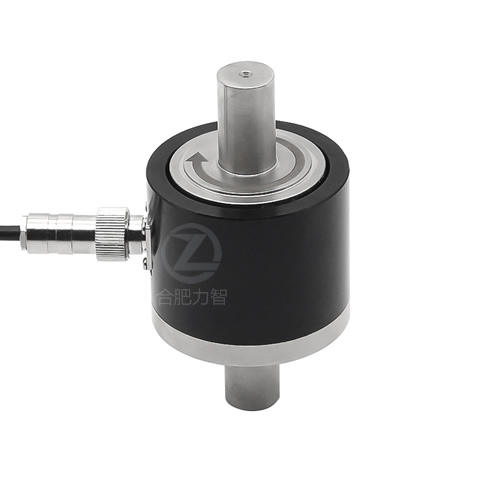

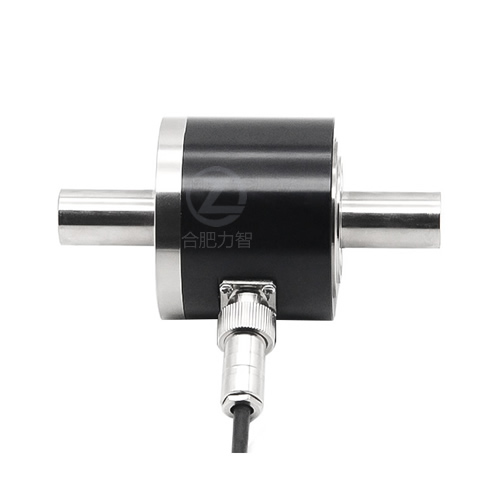

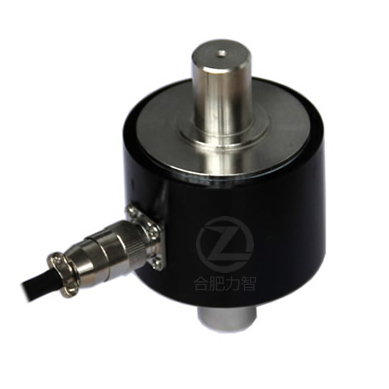

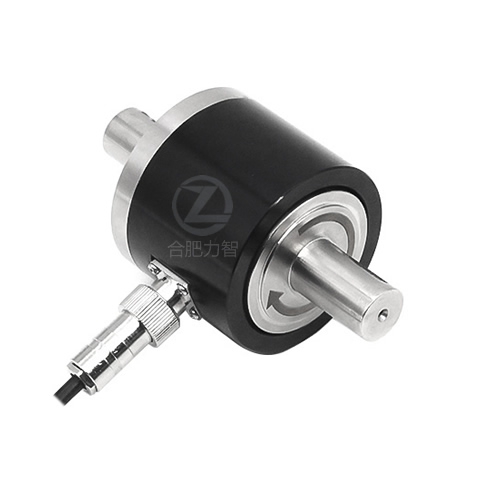

LZ-N6静态扭矩传感器 |
 |
结构紧凑、体积小、重量轻。具有测量精度高、反应灵敏、长期稳定性能好、安装便捷等特点;适用于各种静态扭力测量领域。 |
技术参数: |
|
量程 |
0~5000N.m |
零点输出 |
≤±1%F.S |
灵敏度 |
1.0~1.5mV/V |
非线性 |
≤±0.5%F.S |
滞后 |
≤±0.5%F.S |
重复性 |
≤±0.5%F.S |
蠕变 |
≤±0.5%F.S/30min |
零点温度漂移 |
≤±0.05%F·S/10℃ |
灵敏度温度漂移 |
≤±0.05%F·S/10℃ |
使用温度范围 |
-20℃~+60℃ |
输入阻抗 |
380±30Ω/730±30Ω |
输出阻抗 |
350±2Ω/700±3Ω |
绝缘电阻 |
≥5000MΩ/100VDC |
安全过载 |
120%F·S |
供桥电压 |
5~12VDC(推荐10VDC) |
材质 |
合金钢/不锈钢 |
接线方式 |
红色:电源+(E+) 黑色:电源-(E-) 绿色:输出+(S+) 白色:输出-(S-) |

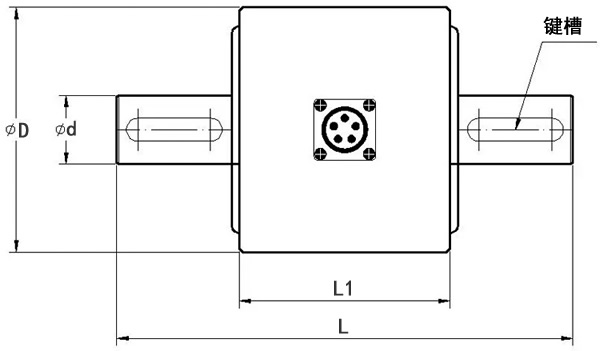

外形尺寸 单位(mm) |
|
 |
|
量程(N.M) |
φd |
φD |
L |
L1 |
键(长×宽×高) |
1~10 |
φ10 |
φ62 |
100 |
48 |
3×16×3单键 |
20~100 |
φ18 |
φ64 |
119 |
55 |
6×25×6单键 |
150~300 |
φ28 |
φ72 |
129 |
55 |
8×30×7单键/双键 |
500~700 |
φ38 |
φ82 |
139 |
55 |
10×35×8单键/双键 |
1000 |
φ48 |
φ92 |
173 |
55 |
单键/双键 |
2000~3000 |
φ60 |
φ114 |
200 |
55 |
双键 |
5000~7000 |
φ75 |
φ130 |
263 |
55 |
双键 |
10000 |
φ100 |
φ166 |
321 |
55 |
双键 |
外形可根据客户要求进行设计定制。 |
