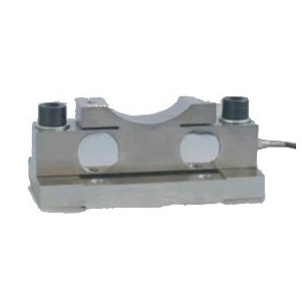

| LZ-HQ6桥式称重传感器 |
 |
| 鱼背承载方式。具有自动复位功能、测量精度高、安装方便、性能稳定等特点；广泛应用于各种悬吊、轴重的测量和工业称重系统。 |
| 技术参数 |
| 额定载荷 |
5t～20t |
| 零点输出 |
≤±1%F.S |
| 灵敏度 |
2.0mv/v |
| 非线性 |
≤±0.3%F.S |
| 滞后 |
≤±0.3%F.S |
| 重复性 |
≤±0.3%F.S |
| 蠕变 |
≤±0.3%F.S/30min |
| 零点温度漂移 |
≤±0.03％F·S/10℃ |
| 灵敏度温度漂移 |
≤±0.03％F·S/10℃ |
| 使用温度范围 |
-20℃～+60℃ |
| 输入阻抗 |
730±30Ω |
| 输出阻抗 |
700±3Ω |
| 绝缘电阻 |
≥5000MΩ/100VDC |
| 安全过载 |
120％F·S |
| 供桥电压 |
5～12VDC（推荐10VDC） |
| 材质 |
合金钢/不锈钢 |
| 接线方式 |
红色：电源+（E+） 黑色：电源-（E-）
绿色：输出+（S+） 白色：输出-（S-） |
可选择变送器输出0～5V、0～10V、4～20mA等模拟信号，或选择数字变送器、
RS232/RS485及智能仪表配套使用。 |
| 外形尺寸： |
 |
尺寸/mm
量程/t |
A |
B |
C |
D |
E |
F |
G |
H1 |
H2 |
M |
R深 |
φ1 |
| 5 |
240 |
145 |
120 |
115 |
50 |
90 |
120 |
27 |
100 |
M12 |
60深18 |
14 |
| 10～20 |
300 |
210 |
180 |
170 |
56 |
100 |
135 |
41 |
127 |
M16 |
83深20 |
18 |
