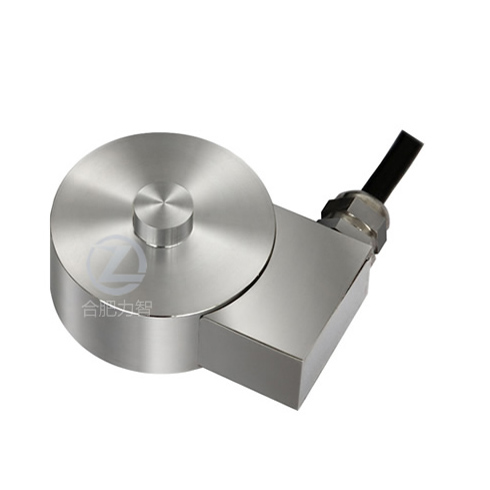

| LZ-LC1轮辐荷重传感器 |
 |
| 不锈钢材质，安装方便。多用于试验机、料斗秤、仓储秤、工业测试系统等。 |
| 技术参数 |
| 量程 |
50kg～50t |
| 零点输出 |
≤±1%F.S |
| 灵敏度 |
1.0～2.0mV/V |
| 非线性 |
≤±0.5%F.S |
| 滞后 |
≤±0.5%F.S |
| 重复性 |
≤±0.5%F.S |
| 蠕变 |
≤±0.5%F.S/30min |
| 零点温度漂移 |
≤±0.05％F·S/10℃ |
| 灵敏度温度漂移 |
≤±0.05％F·S/10℃ |
| 使用温度范围 |
-20℃～+60℃ |
| 输入阻抗 |
380±30Ω/730±30Ω |
| 输出阻抗 |
350±2Ω/700±3Ω |
| 绝缘电阻 |
≥5000MΩ/100VDC |
| 安全过载 |
120％F·S |
| 供桥电压 |
5～12VDC（推荐10VDC） |
| 材质 |
不锈钢 |
| 接线方式 |
红色：电源+（E+） 黑色：电源-（E-）
绿色：输出+（S+） 白色：输出-（S-） |
尺寸(mm)
量程(T) |
ΦA |
ΦB |
ΦC |
H |
H1 |
M |
SR |
D |
E |
F |
| 0.05～1 |
50 |
42 |
13 |
30 |
23 |
M5 |
60 |
20 |
35 |
18 |
| 2～5 |
90 |
70 |
32 |
48 |
35.5 |
M10 |
100 |
30 |
50 |
18 |
| 10～20 |
115 |
90 |
32 |
60 |
47.5 |
M12 |
160 |
30 |
50 |
24 |
| 30～50 |
155 |
125 |
44 |
90 |
74.5 |
M16 |
300 |
30 |
50 |
24 |
| 外形可根据客户要求进行设计定制。 |
