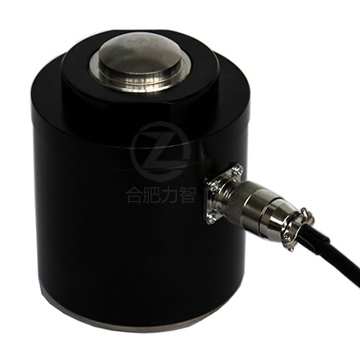

| LZ-ZS1柱式荷重传感器 |
 |
| 量程范围广、测量精度高，经密封处理、适应恶劣工作环境；适用于医药化工、煤炭冶金、轨道衡、电子汽车衡、仓储称、料罐等大吨位的测量。 |
| 技术参数 |
| 量程 |
200kg～200t |
| 零点输出 |
≤±1%F.S |
| 灵敏度 |
2.0mV/V |
| 非线性 |
≤±0.5%F.S |
| 滞后 |
≤±0.5%F.S |
| 重复性 |
≤±0.5%F.S |
| 蠕变 |
≤±0.5%F.S/30min |
| 零点温度漂移 |
≤±0.05％F·S/10℃ |
| 灵敏度温度漂移 |
≤±0.05％F·S/10℃ |
| 使用温度范围 |
-20℃～+60℃ |
| 输入阻抗 |
380±30Ω/730±30Ω |
| 输出阻抗 |
350±2Ω/700±3Ω |
| 绝缘电阻 |
≥5000MΩ/100VDC |
| 安全过载 |
120％F·S |
| 供桥电压 |
5～12VDC（推荐10VDC） |
| 材质 |
合金钢/不锈钢 |
| 接线方式 |
红色：电源+（E+） 黑色：电源-（E-）
绿色：输出+（S+） 白色：输出-（S-） |
可选择变送器输出0～5V、0～10V、4～20mA等模拟信号，或选择数字变送器、
RS232/RS485及智能仪表配套使用。 |
 |
| |
尺寸/mm
量程/t |
ΦA |
ΦB |
ΦC |
H |
E |
M |
SR |
φD |
| 0.2～0.7 |
59 |
52 |
30 |
88 |
79 |
5 |
35 |
20 |
| 1～5 |
74 |
68 |
38 |
100 |
91 |
6 |
65 |
28 |
| 7～10 |
86 |
78 |
56 |
130 |
120 |
8 |
85 |
32 |
| 15～30 |
86 |
78 |
56 |
140 |
129 |
10 |
200 |
40 |
| 40～60 |
100 |
92 |
68 |
150 |
133 |
12 |
350 |
65 |
| 100 |
107 |
98 |
68 |
170 |
156 |
16 |
500 |
80 |
| 150～200 |
158 |
148 |
100 |
220 |
201 |
16 |
1000 |
120 |
| 外形可根据客户要求进行设计定制。 |
| 注：本页中所注参数仅供选型参考，详细请按订货时确认为准！ |
