称重传感器的组成构造

时间:2023/1/5 18:31:12 作者: 点击:

    称重传感器由几部分组成?称重传感器是电子衡器的特别重要的组成部分,在使用时,考虑因素有很多,称重传感器的性能好坏直接影响电子衡器的性能。 称重传感器一般由敏感元件、变换元件、测量元件等几部分组成,有时还加辅助电源。

1、敏感元件
    直接感受被测量(质量)并输出与被测量有确定关系的其他量的元件。如电阻应变式称重传感器的弹性体,是将被测物体的质量转变为形变;电容式称重传感器的弹性体将被测的质量转变为位移。

2、变换元件
    又称传感元件,是将敏感元件的输出转变为便于测量的信号。如电阻应变式称重传感器的电阻应变计(或称电阻应变片),将弹性体的形变转换为电阻量的变化;电容式称重传感器的电容器,将弹性体的位移转变为电容量的变化。有时某些元件兼有敏感元件和变换元件两者的职能。如电压式称重传感器的压电材料,在外载荷的作用下,在发生变形的同时输出电量。

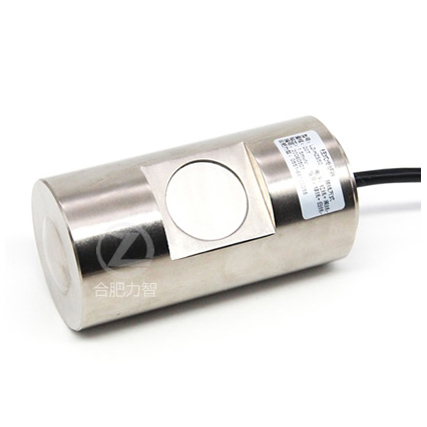

高精度大量程柱式荷重传感器



3、测量元件
    将变换元件的输出变换为电信号,为进一步传输、处理、显示、记录或控制提供方便。如电阻应变式称重传感器中的电桥电路,压电式称重传感器的电荷前置放大器。

4、辅助电源
    为传感器的电信号输出提供能量。一般称重传感器均需外链电源才能工作。因此,作为一个产品必须标明供电的要求,但不作为称重传感器的组成部分。有些传感器,如磁电式速度传感器,由于他输出的能量较大,故不需要辅助电源也能正常工作。所以并非所有传感器都要有辅助电源。
